[SPRING] 스프링 배치 아키텍쳐

스프링 배치를 실습하기에 앞서, 아키텍쳐에 대해 알아보고자 합니다.



스프링 배치에 기본개념은 아래의 링크를 참고하였습니다.

이동욱님의 블로그 (https://jojoldu.tistory.com/324?category=902551)

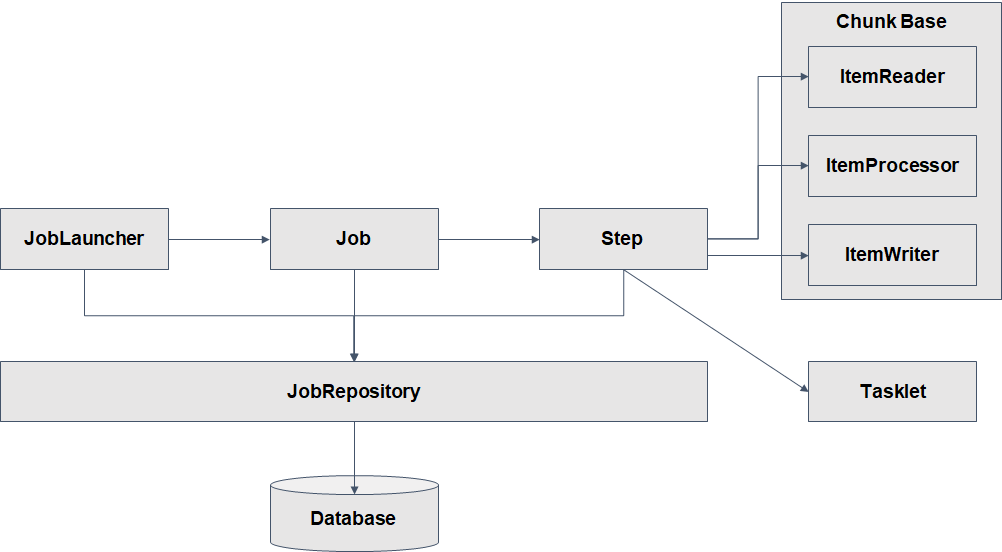

스프링 배치 기본 구조

JOB의 역할

● Job은 JobLauncher에 의해 실행

● Job은 배치의 실행 단위를 의미

● Job은 N개의 Step을 실행할 수 있으며, 흐름(Flow)을 관리할 수 있다.

• 예를 들면, A Step 실행 후 조건에 따라 B Step 또는 C Step을 실행 설정



STEP의 역할

● Step은 Job의 세부 실행 단위이며, N개가 등록돼 실행된다.



● Step의 실행 단위는 크게 2가지로 나눌 수 있다.

• Chunk 기반 : 하나의 큰 덩어리를 n개씩 나눠서 실행
• Task 기반 : 하나의 작업 기반으로 실행

● Chunk 기반 Step은 ItemReader, ItemProcessor, ItemWriter가 있다.

• 여기서 Item은 배치 처리 대상 객체를 의미한다.

● ItemReader는 배치 처리 대상 객체를 읽어 ItemProcessor 또는 ItemWriter에게 전달한다.

• 예를 들면, 파일 또는 DB에서 데이터를 읽는다.

● ItemProcessor는 input 객체를 output 객체로 filtering 또는 processing 해 ItemWriter에게 전달한다.

• 예를 들면, ItemReader에서 읽은 데이터를 수정 또는 ItemWriter 대상인지 filtering 한다.
• ItemProcessor는 optional 하다.
• ItemProcessor가 하는 일을 ItemReader 또는 ItemWriter가 대신할 수 있다.

● ItemWriter는 배치 처리 대상 객체를 처리한다.

• 예를 들면, DB update를 하거나, 처리 대상 사용자에게 알림을 보낸다.

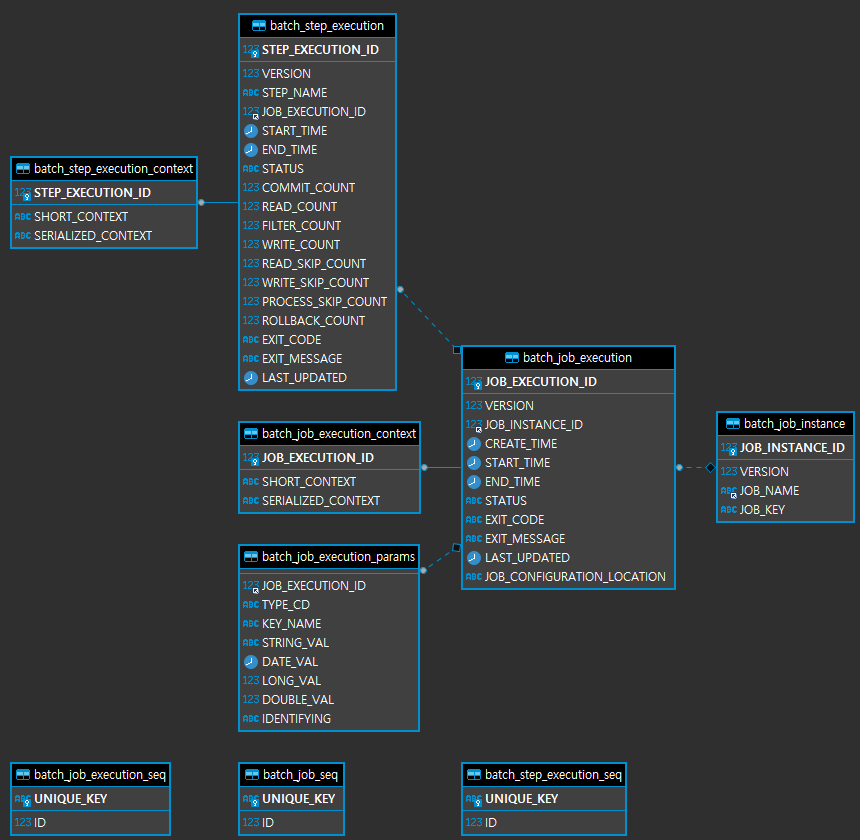

※ Spring Batch ERD



배치 실행을 위한 메타 데이터가 저장되는 테이블에 대해 알아보자.



● BATCH_JOB_INSTANCE

• Job이 실행되며 생성되는 최상위 계층의 테이블
• job_name과 job_key를 기준으로 하나의 row가 생성되며, 같은 job_name과 job_key가 저장될 수 없다.
• job_key는 BATCH_JOB_EXECUTION_PARAMS에 저장되는 Parameter를 나열해 암호화해 저장한다.

● BATCH_JOB_EXECUTION

• Job이 실행되는 동안 시작/종료 시간, job 상태 등을 관리

● BATCH_JOB_EXECUTION_PARAMS

• Job을 실행하기 위해 주입된 parameter 정보 저장

● BATCH_JOB_EXECUTION_CONTEXT

• Job이 실행되며 공유해야할 데이터를  직렬화해 저장

● BATCH_STEP_EXECUTION

• Step이 실행되는 동안 필요한 데이터 또는 실행된 결과 저장

● BATCH_STEP_EXECUTION_CONTEXT

• Step이 실행되며 공유해야할 데이터를 직렬화해 저장

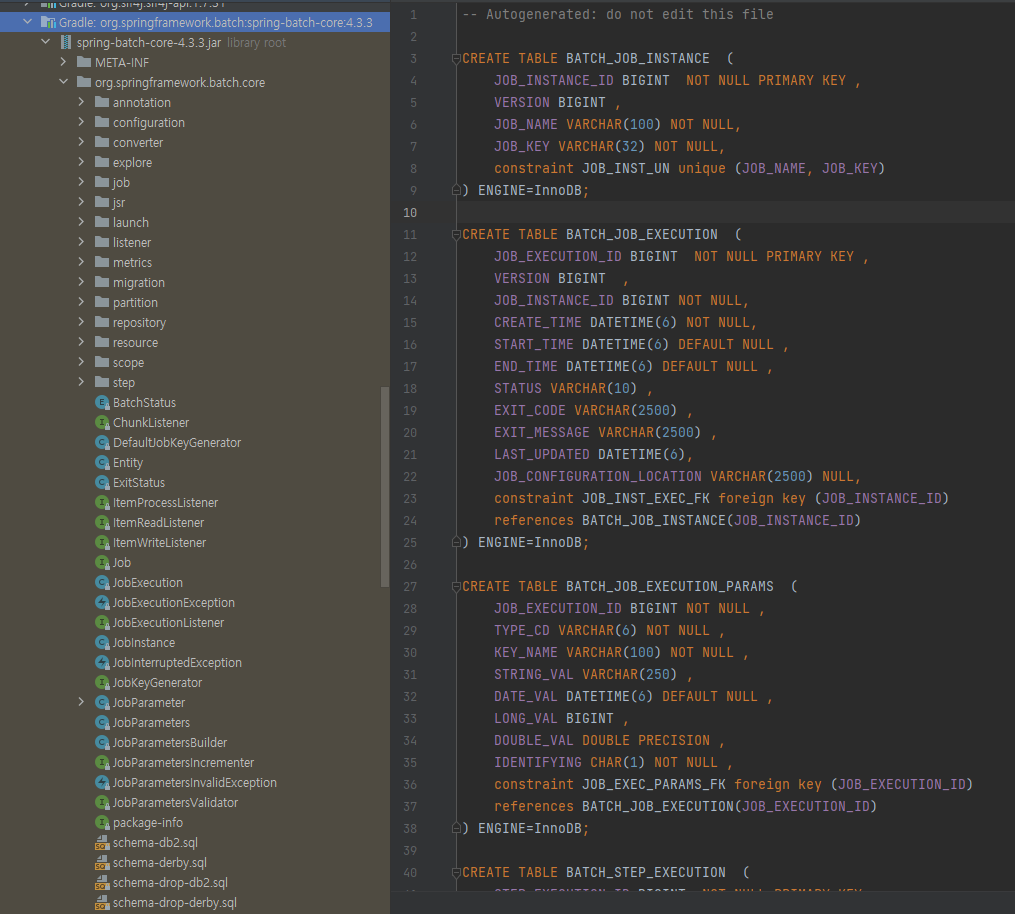

● spring-batch-core/org.springframework/batch/core/* 에 위치



● 스프링 배치를 실행하고 관리하기 위한 테이블

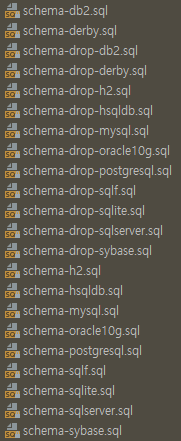

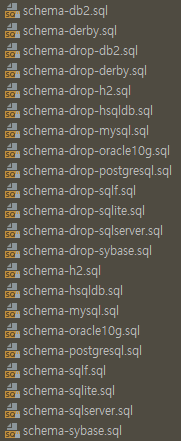

● schema.sql 설정

• schema-**.sql의 실행 구분은 DB 종류별로 script가 구분한다.



○ spring.batch.initialize-schema config로 구분한다.

○ ALWAYS, EMBEDDED, NEVER로 구분한다.

• ALWAYS : 항상 실행
• EMBEDDED : 내장 DB일 때만 실행
• NEVER : 항상 실행 안함

○ 기본 값은 EMBEDDED다.

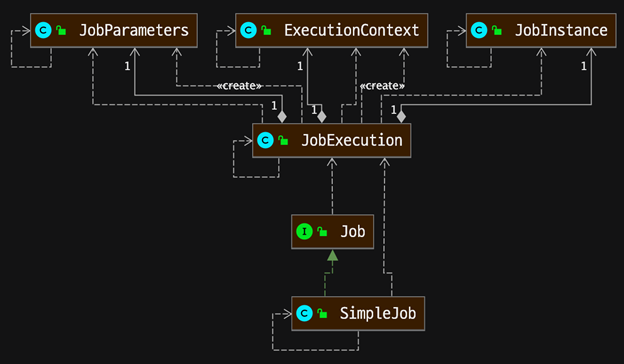

* JOB의 연관관계



● JobInstance : BATCH_JOB_INSTANCE 테이블과 매핑

● JobExecution : BATCH_JOB_EXECUTION 테이블과 매핑

● JobParameters : BATCH_JOB_EXECUTION_PARAMS 테이블과 매핑

● ExecutionContext : BATCH_JOB_EXECUTION_CONTEXT 테이블과 매핑

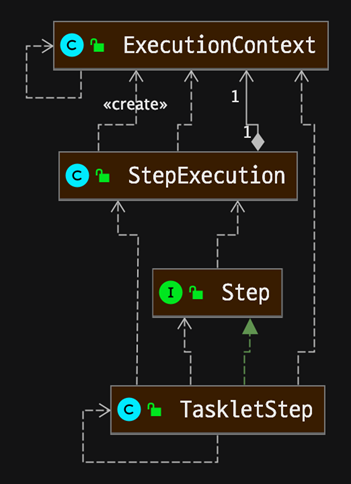

* STEP의 연관관계

● StepExecution : BATCH_STEP_EXECUTION 테이블과 매핑

● ExecutionContext : BATCH_STEP_EXECUTION_CONTEXT 테이블과 매핑



● JobInstance의 생성 기준은 JobParamters 중복 여부에 따라 생성된다.

● 다른 parameter로 Job이 실행되면, JobInstance가 생성된다.

● 같은 parameter로 Job이 실행되면, 이미 생성된 JobInstance가 실행된다.

● JobExecution은 항상 새롭게 생성된다.



* 예를 들어

1. 처음 Job 실행 시 date parameter가 1월1일로 실행 됐다면, 1번 JobInstance가 생성된다.
2. 다음 Job 실행 시 date parameter가 1월2일로 실행 됐다면, 2번 JobInstance가 생성된다.
3. 다음 Job 실행 시 date parameter가 1월2일로 실행 됐다면, 2번 JobInstance가 재 실행된다.

  ■ 이때 Job이 재실행 대상이 아닌 경우 에러가 발생한다.



● Parameter가 없는 Job을 항상 새로운 JobInstance가 실행되도록 RunIdIncrementer가 제공된다.
